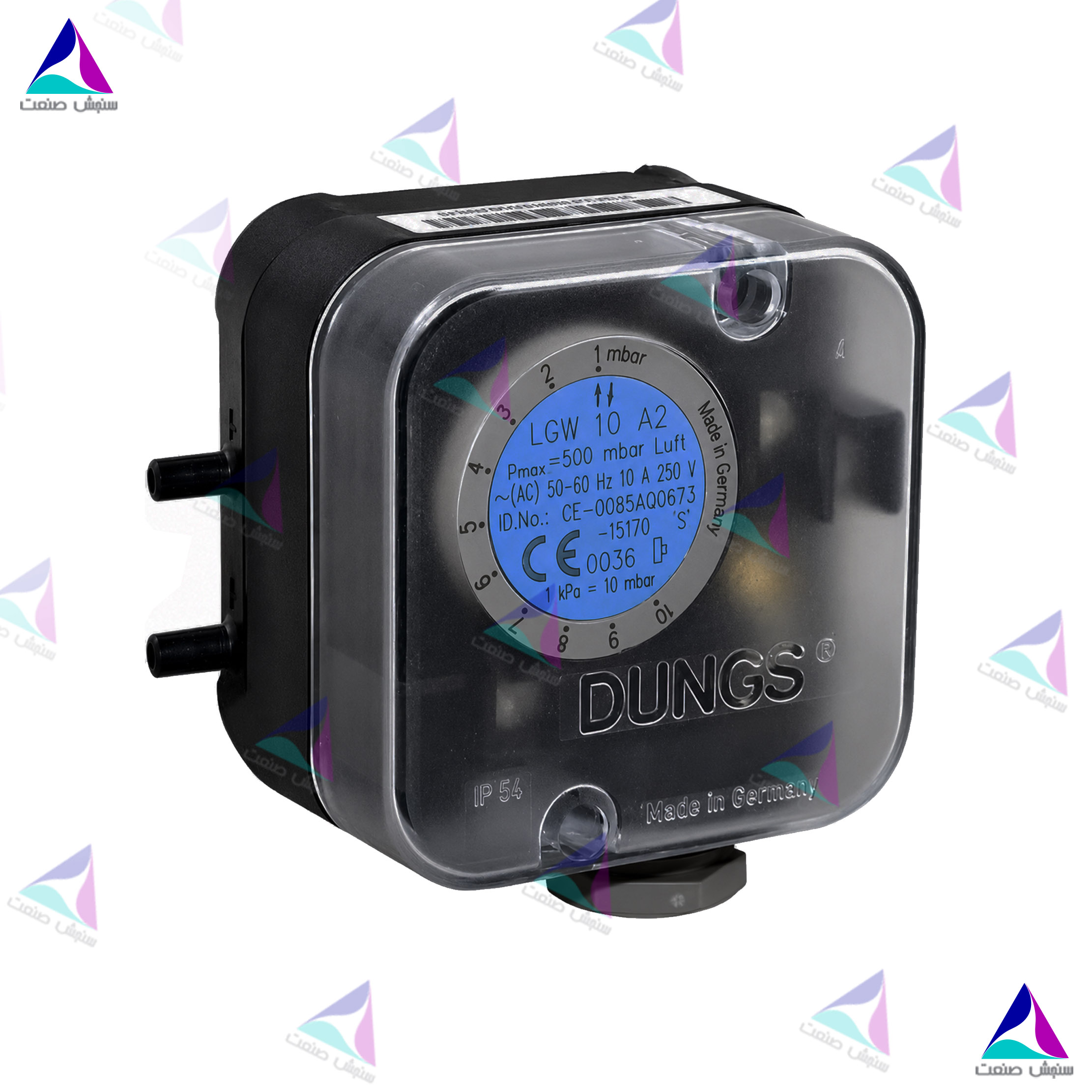

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2

LGW-10-A2 یک سوئیچ اختلاف فشار (Differential Pressure Switch) قابل تنظیم از برند آلمانی DUNGS است.

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 چیست؟

این دستگاه یک دیفرنشیال پرشر سوئیچ (اختلاف فشار) قابل تنظیم طبق استاندارد EN 1854 برای کنترل‌های خودکار مشعل (burner controls) است. وظیفه اصلی آن نظارت و کنترل فشار هوا، گازهای دودکش، گازهای خروجی و سایر گازهای غیرخورنده (non-aggressive) است.

به طور کی پرشر سوئیچ Pressure Switch یا سوییچ فشار یک قطعه الکترومکانیکی هوشمند است که مثل یک نگهبان فشار در سیستم‌های مختلف عمل می‌کند. کار اصلی‌اش این است که فشار یک سیال (هوا، گاز، آب یا مایعات دیگر) را دائماً چک کند و وقتی فشار به یک حد خاص (که خودش تنظیم کرده‌ایم) برسد، مدار الکتریکی را روشن یا خاموش کند.

مدل LGW10A2 بخشی از سری LGW…A2 است که به عنوان سوئیچ فشار، خلاء یا اختلاف فشار عمل می‌کند. دامنه تنظیم آن ۱ تا ۱۰ میلی‌بار (mbar) است و حداکثر فشار عملیاتی آن ۵۰۰ میلی‌بار (۵۰ kPa) می‌باشد.

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 بدون نیاز به منبع تغذیه خارجی (auxiliary power) کار می‌کند و با تغییر فشار نسبت به نقطه تنظیم‌شده، مدار الکتریکی را روشن، خاموش یا تغییر وضعیت می‌دهد. نسخه A2P آن دارای دکمه تست برای بررسی عملکرد ایمنی است.

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 چگونه کار می‌کند؟

عملکرد آن بر اساس اختلاف فشار است:

فشار دیفرانسیل (تفاوت فشار بین دو سمت) از طریق دیافراگم (NBR) بر خلاف نیروی فنر تنظیم عمل می‌کند و میکروسوئیچ را فعال می‌سازد.سپس نقطه تنظیم (switching point) با چرخ تنظیم‌کننده‌ای که دارای مقیاس است، قابل تنظیم است (دامنه ۱-۱۰ mbar). هنگام افزایش فشار: کنتاکت NC باز شده و NO بسته می‌شود و هنگام کاهش فشار: وضعیت معکوس می‌شود.تفاوت سوئیچینگ (Switching difference ∆p) حدود ۰٫۵ میلی‌بار است.

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 بدون برق کمکی کار می‌کند و حساس به جهت نصب (ترجیحاً عمودی) است. در حالت افقی ممکن است偏差 حدود ±۰٫۵ mbar ایجاد شود. دکمه تست در مدل A2P اجازه می‌دهد بدون قطع فشار واقعی، عملکرد ایمنی بررسی شود. 13

اتصالات: معمولاً با شلنگ Ø۴٫۶ میلی‌متر یا رزوه G1/8 و G1/4. اتصال الکتریکی از طریق ترمینال پیچ‌دار (M20x1. 5) یا پلاگین. 35

کاربرد پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2

• نظارت بر فشار هوا در سیستم‌های احتراق (فایری)، تهویه مطبوع (ventilation) و تهویه هوا (air-conditioning).
• کنترل فشار در مشعل‌های گازی، بویلرها و سیستم‌های HVAC.
• نظارت بر فشار دودکش، گازهای خروجی و هوا در سیستم‌های صنعتی و ساختمانی.
• مناسب برای گازهای غیرخورنده؛ مناسب نیست برای گازهای احتراق صنعتی سنگین. 1523

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 در صنایع مختلف برای افزایش ایمنی و کنترل خودکار فشار استفاده می‌شود، مثلاً در مشعل‌های برندهایی مانند Elco، Ecoflam و غیره. 34

ویژگی‌های پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2

• دامنه تنظیم: ۱ تا ۱۰ mbar.
• حداکثر فشار عملیاتی: ۵۰۰ mbar (۵۰ kPa).
• تفاوت سوئیچینگ: ≈ ۰٫۵ mbar (±۱۵٪ تحمل تنظیم). 11
• دمای محیط و介质: -۱۵°C تا +۷۰°C (ذخیره‌سازی تا +۸۵°C).
• کنتاکت: Ag (استاندارد، مناسب AC تا ۱۰A) یا Au (اختیاری برای کاربردهای DC کم‌جریان).
• درجه حفاظت: IP54 (اختیاری IP65).
• متریال: بدنه پلی‌کربنات، دیافراگم NBR.
• تصویب‌ها: CE، EN 1854 Class S، TÜV، و تأییدیه‌های بین‌المللی دیگر (AGA، FM، CSA در مدل‌های خاص).
• نصب آسان: قابل تنظیم برای افزایش یا کاهش فشار، موقعیت نصب انعطاف‌پذیر.
• قابلیت تست: در نسخه A2P با دکمه تست. 35

پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 به دلیل دقت، قابلیت اطمینان و استانداردهای ایمنی بالا، یکی از گزینه‌های محبوب در تجهیزات گازسوز و HVAC است. برای اطلاعات دقیق‌تر، به دیتاشیت رسمی DUNGS مراجعه کنید. 26

تفاوت مدل‌های LGW … A2 و LGW … A2P در چیست؟

هر دو مدل از نظر عملکرد پایه، دامنه تنظیم فشار (مثل ۱ تا ۱۰ میلی‌بار برای LGW10)، حداکثر فشار کاری (۵۰۰ میلی‌بار)، دقت، کنتاکت‌ها و کاربرد (نظارت اختلاف فشار هوا، گاز دودکش و غیره) تقریباً یکسان هستند. تفاوت‌های کلیدی‌شان به شرح زیر است:

۱. دکمه تست (Test Button)

• LGW … A2P: دارای دکمه تست یکپارچه در قسمت پایین بدنه است.
این دکمه اجازه می‌دهد بدون قطع کردن فشار واقعی سیستم، عملکرد ایمنی سوئیچ را سریع و آسان تست کنید. وقتی دکمه را فشار می‌دهید، اتصال فشار بالا (G 1/4) قطع شده و فشار زیر دیافراگم تخلیه می‌شود → میکروسوئیچ تغییر وضعیت می‌دهد (از NO به NC). با رها کردن دکمه، همه چیز به حالت عادی برمی‌گردد. این ویژگی برای سرویس و نگهداری دوره‌ای خیلی مفید است.
• LGW … A2: فاقد دکمه تست داخلی است. برای تست باید از روش‌های خارجی (مثل اعمال فشار دستی یا ابزارهای جداگانه) استفاده کنید.

۲. اتصالات فشار (Pressure Connections)

• LGW … A2: معمولاً اتصال شلنگی (Hose gland Ø 4.6 mm) در هر دو سمت مثبت و منفی.
• LGW … A2P: اتصال رزوه‌ای قوی‌تر

◦           سمت فشار بالاتر (+): رزوه G 1/4 مخروطی (تاپر) در مرکز پایین بدنه (همراه با دکمه تست).

◦           سمت فشار پایین‌تر (-): رزوه G 1/8.

◦           همچنین یک نقطه تست جانبی (Ø 4.6 mm) برای چک فشار دارد.

اگر نیاز به تست آسان و سریع ایمنی در محل نصب دارید (مثل مشعل‌ها و سیستم‌های HVAC که نگهداری منظم مهم است)، A2P گزینه بهتری است.ولی اگر اتصال شلنگی ساده کافی است و تست با ابزار خارجی مشکلی ندارد، A2 ارزان‌تر و کافی خواهد بود.

درباره شرکت دانگز(برای دیدن سایر محصولات دانگز اینجا کلیک کنید)

کمپانی دانگز آلمان در حال حاضر توسط کارل دانگز اداره می شود. که سنت خانواده را تا نسل دوم ادامه می دهد. او DUNGS را به یک شرکت بین المللی پیشرو در ارائه‌ ابزار صنعت گرمایش حرارتی و متخصص در قطعات و سیستم‌های فناوری احتراق و کنترل‌ها تبدیل کرده است. معنی کلمه دانگز در زبان لاتین مترادف احتراق گاز ایمن است. DUNGS در همکاری نزدیک با مشتریان خود راه حل های سیستمی نوآورانه ای را برای صنعت گرمایش حرارتی و موتورهای گازی توسعه و تولید می کند.

بیش از 670 کارمند در سراسر جهان برای گروه DUNGS کار می کنند. که بیشتر آنها در Urbach، آلمان هستند.سهم شرکت دانگز در احتراق ایمن نفت و گاز برای تولید گرما، محصولات با تکنولوژی بالا و راه حل های به روز برای صنعت گرمایش و برای موتورهای گازی است. سایت ایترنتی سنجش صنعت نمایندگی دانگز در ایران آماده تامین و ارائه محصولات دانگز اصل به مشتریان عزیز میباشد.

جهت خرید پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2 تماس بگیرید.

دالنود کاتالوگ پرشر سوئیچ هوا دانگز DUNGS مدل LGW10 A2
