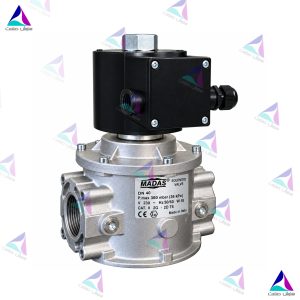

شیر برقی تدریجی ماداس Madas مدل EVPR سایز 1/2 1 اینچ
۳۵۰.۰۰۰.۰۰۰ریال
مانومتر دراک صفحه 40 میلیمتر خشک دنده از زیر
تماس بگیرید
پرشر سوئیچ فانتینی مدل B13CN
۲۵۰.۰۰۰.۰۰۰ریال
مناسب برای سیالات غیرخورنده نسبت به آلیاژهای مس , سیالات سازگار هوا و آب
محدوده تنظیم فشار: ۱ تا ۱۰ Bar
دیفرانسیل قابل تنظیم : ۰٫۳ تا ۱٫۵ Bar
حداکثر فشار سنسور: ۱۶ Bar
سایز اتصال: G ¼ نری (Male)
درجه حفاظت IP40
حداکثر دمای سیال ۱۰۰ درجه سانتی‌گراد
دمای مجاز بدنه سوئیچ از ۳۵- تا ۶۰ درجه سانتی‌گراد
دمای نگهداری و حمل از ۳۵- تا ۶۰ درجه سانتی‌گراد
نوع کنتاکت SPDT با عمل سریع (Snap Action)
ولتاژ کاری ۲۲۰ ولت DC / ۳۸۰ تا ۴۱۵ ولت AC
فانتینی اصل
ساخت کشور ایتالیا
توضیحات
پرشر سوئیچ فانتینی مدل B13CN
پرشر سوئیچ فانتینی مدل B13CN یکی از تجهیزات دقیق و پرکاربرد در سیستم‌های کنترل فشار صنعتی و نیمه‌صنعتی است که توسط شرکت ایتالیایی Fantini Cosmi طراحی و تولید شده است. این دستگاه برای کنترل و تنظیم فشار در محدوده متوسط طراحی شده و به‌ویژه در جاهایی که نیاز به اختلاف فشار کم بین نقطه روشن و خاموش شدن وجود دارد، عملکرد بسیار مناسبی از خود نشان می‌دهد. در ادامه به‌صورت کامل و دقیق به معرفی این محصول، نحوه کارکرد آن و ویژگی‌های فنی‌اش می‌پردازیم تا خریداران و مهندسان بتوانند با آگاهی کامل از آن استفاده کنند.
پرشر سوئیچ فانتینی مدل B13CN چیست؟
پرشر سوئیچ فانتینی مدل B13CN یک کلید فشار یا سوئیچ فشار مکانیکی از نوع بلوز فلزی است که برای کنترل و تنظیم فشار سیالات غیرخورنده (مانند هوا و آب) ساخته شده است. این مدل در سری B13 شرکت فانتینی قرار دارد و محدوده تنظیم فشار آن از ۱ تا ۱۰ بار است. حداکثر فشار قابل تحمل عنصر حساس آن به ۱۶ بار می‌رسد و اتصال فرآیندی آن از نوع رزوه‌ای نری G1/4 است. درجه حفاظت بدنه آن IP40 بوده و وزن تقریبی دستگاه حدود ۰٫۳۹ کیلوگرم است.
این محصول عمدتاً در کمپرسورهای هوا، اتوکلاوها، سیستم‌های عایق‌بندی آب، مخازن تحت فشار و خطوطی که نیاز به حداقل اختلاف بین نقطه قطع و وصل دارند، به کار می‌رود. عنصر حساس آن از نوع بلوز فلزی (metallic bellows) است که برای سیالاتی که باعث خوردگی آلیاژهای مس می‌شوند مناسب نیست. حداکثر دمای سیال کنترل‌شده ۱۰۰ درجه سانتی‌گراد و دمای مجاز بدنه سوئیچ بین ۳۵- تا ۶۰ درجه سانتی‌گراد است. این مشخصات باعث می‌شود پرشر سوئیچ فانتینی مدل B13CN گزینه‌ای قابل‌اعتماد برای کاربردهای روزمره صنعتی باشد.
برخلاف برخی سوئیچ‌های فشار الکترونیکی یا پیستونی، این مدل کاملاً مکانیکی عمل می‌کند و نیازی به منبع تغذیه جداگانه برای حس کردن فشار ندارد. همین ویژگی آن را برای محیط‌هایی که دسترسی به برق پایدار دشوار است یا سادگی نگهداری اهمیت دارد، بسیار مناسب کرده است. برند فانتینی با سابقه طولانی در تولید تجهیزات کنترل فشار، کیفیت ساخت و دقت تنظیم این مدل را در سطح قابل‌قبولی نگه داشته است.
پرشر سوئیچ فانتینی مدل B13CN چگونه کار می‌کند؟
عملکرد پرشر سوئیچ فانتینی مدل B13CN بر اساس تغییر فشار سیال و حرکت مکانیکی عنصر حساس بلوزی است. وقتی فشار سیال داخل سیستم افزایش می‌یابد، بلوز فلزی منبسط می‌شود و از طریق مکانیزم اهرمی، میکروسوئیچ داخلی را فعال می‌کند. این میکروسوئیچ از نوع SPDT (تک‌قطبی دوطرفه) با کنتاکت‌های آلیاژ نقره است و عمل قطع و وصل را به‌صورت سریع (snap action) انجام می‌دهد.
نقطه تنظیم فشار (set point) به‌صورت دستی قابل تنظیم است و در محدوده ۱ تا ۱۰ بار قرار دارد. علاوه بر آن، دیفرانسیل (اختلاف فشار بین نقطه روشن و خاموش شدن) نیز قابل تنظیم بوده و از ۰٫۳ تا ۱٫۵ بار تغییر می‌کند. نکته مهم این است که مقدار دیفرانسیل از مقدار محدوده تنظیم کم می‌شود؛ یعنی اگر نقطه تنظیم را روی ۸ بار قرار دهید و دیفرانسیل را ۱ بار تنظیم کنید، دستگاه در حدود ۷ بار دوباره وصل می‌شود.
هنگام افزایش فشار، کنتاکت‌های ۱-۲ باز و کنتاکت‌های ۱-۴ بسته می‌شوند. این منطق ساده باعث می‌شود بتوان از دستگاه هم به‌عنوان کنترل‌کننده روشن/خاموش کمپرسور و هم به‌عنوان محدودکننده فشار استفاده کرد. خروجی الکتریکی دستگاه تا ولتاژ عایقی ۴۱۵ ولت و جریان مداوم ۱۶ آمپر را پشتیبانی می‌کند. برای بار مقاومتی جریان ۱۶ آمپر و برای بار القایی حدود ۶ آمپر در نظر گرفته شده است.
نصب دستگاه معمولاً به‌صورت مستقیم روی لوله یا مخزن انجام می‌شود. کابل خروجی از طریق گلند PVC خارج می‌شود و در صورت نیاز می‌توان از گلند مقاوم‌تر (کد ۳۰۳۲۹۸LA) استفاده کرد. اگر دمای سیال بالاتر از حد مجاز باشد، توصیه می‌شود از سیفون یا لوله مارپیچ فلزی برای کاهش انتقال حرارت استفاده شود تا عمر عنصر حساس حفظ گردد.
ویژگی‌های پرشر سوئیچ فانتینی مدل B13CN
پرشر سوئیچ فانتینی مدل B13CN مجموعه‌ای از ویژگی‌های کاربردی را در یک بدنه جمع‌وجور ارائه می‌دهد که آن را از بسیاری مدل‌های مشابه متمایز می‌کند. مهم‌ترین این ویژگی‌ها عبارت‌اند از:
•محدوده تنظیم فشار دقیق از ۱ تا ۱۰ بار با دیفرانسیل قابل تنظیم ۰٫۳ تا ۱٫۵ بار که امکان کنترل دقیق سیستم‌هایی با نوسان فشار کم را فراهم می‌کند.
•عنصر حساس بلوز فلزی با حداکثر فشار قابل تحمل ۱۶ بار که دوام مناسبی در کاربردهای هوا و آب دارد.
•بدنه فلزی مقاوم همراه با کاور ترموپلاستیک ضدضربه که در برابر شوک‌های مکانیکی معمول محیط صنعتی مقاوم است.
•درجه حفاظت IP40 (نسخه استاندارد) که برای محیط‌های داخلی و نیمه‌محافظت‌شده کافی است. نسخه IP65 نیز با پسوند Y موجود است.
•اتصال فرآیندی استاندارد G1/4 نری که نصب سریع روی اکثر لوله‌ها و مخازن را ممکن می‌سازد.
•تحمل دمای سیال تا ۱۰۰ درجه سانتی‌گراد و دمای محیط کاری از ۳۵- تا ۶۰ درجه سانتی‌گراد.
•میکروسوئیچ SPDT با کنتاکت‌های باکیفیت که قابلیت سوییچ کردن بارهای مختلف را دارد.
•وزن سبک حدود ۰٫۳۹ کیلوگرم که حمل و نصب را آسان می‌کند.
•سازگاری با استاندارد EN 60947-4-1 که نشان‌دهنده رعایت الزامات ایمنی و عملکرد الکتریکی است.
این ویژگی‌ها باعث شده‌اند پرشر سوئیچ فانتینی مدل B13CN در صنایع مختلفی از جمله سیستم‌های هوای فشرده، تأسیسات آبی، مخازن تحت فشار و خطوط تولید سبک به‌طور گسترده استفاده شود. قابلیت تنظیم مستقل نقطه تنظیم و دیفرانسیل، انعطاف بالایی به اپراتور می‌دهد تا بتواند دستگاه را دقیقاً مطابق نیاز سیستم تنظیم کند.
از نظر نگهداری، این مدل نیاز به سرویس پیچیده‌ای ندارد. کافی است به‌طور دوره‌ای اتصال‌ها را بررسی کرده و از نبود نشتی در قسمت بلوز اطمینان حاصل کنید. چون قطعه الکترونیکی پیچیده‌ای ندارد، احتمال خرابی ناگهانی آن نسبت به مدل‌های دیجیتال کمتر است و در صورت نیاز به تعویض، هزینه نگهداری پایینی دارد.
در کاربردهای عملی، بسیاری از کاربران از پرشر سوئیچ فانتینی مدل B13CN برای کنترل کمپرسورهای هوا استفاده می‌کنند تا از کارکرد بی‌مورد دستگاه جلوگیری شود و مصرف انرژی کاهش یابد. همچنین در سیستم‌های آبیاری تحت فشار یا مخازن ذخیره آب، این سوئیچ می‌تواند نقش کنترل سطح فشار را به‌خوبی ایفا کند.
انتخاب این مدل به‌جای گزینه‌های ارزان‌قیمت‌تر، معمولاً به دلیل پایداری تنظیمات و دوام بلندمدت آن است. تنظیمات پس از مدتی کارکرد به‌راحتی از بین نمی‌رود و دستگاه همچنان با همان دقت اولیه عمل می‌کند. این موضوع در خطوط تولیدی که توقف ناخواسته هزینه بالایی دارد، بسیار اهمیت پیدا می‌کند.
علاوه بر مشخصات فنی، طراحی ارگونومیک پیچ‌های تنظیم نیز باعث شده تنظیم دستگاه بدون نیاز به ابزار خاص و در کوتاه‌ترین زمان ممکن انجام شود. کاور ترموپلاستیک نیز به‌راحتی باز و بسته می‌شود و دسترسی به ترمینال‌های الکتریکی را ساده کرده است.
در نهایت، پرشر سوئیچ فانتینی مدل B13CN ترکیبی از سادگی مکانیکی، دقت قابل‌قبول و دوام صنعتی را ارائه می‌دهد که آن را به گزینه‌ای منطقی برای بسیاری از پروژه‌های کنترل فشار تبدیل کرده است. اگر سیستم شما در محدوده فشار ۱ تا ۱۰ بار کار می‌کند و نیاز به دیفرانسیل پایین دارید، این مدل می‌تواند پاسخگوی نیاز شما باشد. با رعایت نکات نصب و استفاده از سیالات سازگار، می‌توانید سال‌ها از عملکرد پایدار آن بهره‌مند شوید.
برای انتخاب نهایی، همیشه محدوده فشار واقعی سیستم، نوع سیال و شرایط محیطی را با مشخصات دستگاه مقایسه کنید تا بهترین نتیجه حاصل شود. پرشر سوئیچ فانتینی مدل B13CN با سابقه طولانی تولید و حضور در بازار ایران، یکی از انتخاب‌های شناخته‌شده در میان مهندسان تأسیسات و اتوماسیون صنعتی محسوب می‌شود.
درباره کمپانی فانتینی کازمی Fantini Cosmi (برای دیدن سایر محصولات فانتینی اینجا کلیک کنید.)
Fantini Cosmiیا فانتینی کاسمی یک شرکت ایتالیایی است که در سال 1931 توسط خانواده Fantini تاسیس گردید و همواره یکی از برندهای مهم در زمینه تهویه مطبوع و محافت از سیستم و همچنین تاسیسات الکتریکی، HVAC و بهداشتی بوده است. Fantini Cosmi پیشبردهای خاصی را در زمینه های مختلف من جمله کنترل فشار، جریان و سطح تا تنظیم دما از راه دور، از اتوماسیون شهری تا کنترل آب و هوا، تهویه و حتی ضدعفونی هوا ایجاد کرده است.
کیفیت و طراحی، همراه با زیبایی، سادگی و کارآمدی، وجه تمایز محصولات FC از سایر برندها می باشد، بنابراین پاسخگوی کلیه نیاز های صنعتی می باشد.
سنجش صنعت به عنوان نمایندگی فانتیی کازمی Fantini Cosmi اصل در ایران آماده ارائه مشاوره رایگان به شما عزیزان است. اگر به دنبال مشخصات دقیق‌تر، قیمت روز یا راهنمایی برای خرید پرشر سوییچ فانتینی مدل B13CN هستید، همین حالا با کارشناسان ما در ارتباط باشید.
دانلود کاتالوگ پرشر سوئیچ فانتینی مدل B13CN
