شیر انبساط آلکو EXPANSION VALVE ALCO

شیر انبساط آلکو EXPANSION VALVE ALCO مدل TCLE 7-1/2 HW 100

اکسپنشن ولو Alco چیست؟

اکسپنشن ولو یا شیر انبساط آلکو EXPANSION VALVE ALCO دستگاهی است که برای کنترل جریان مبرد در سیستم خنک کننده استفاده می شود. آکسپنشن ولو آلکو فشار را از مبرد مایع حذف می کند تا اجازه انبساط یا تغییر حالت از مایع به بخار در اواپراتور را بدهد. شیر انبساط Alco به دو هدف را انجام می دهند: 1.کنترل مقدار مبرد وارد شده به اواپراتور 2. حفظ اختلاف فشار بین کندانسور (سمت فشار بالا) و اواپراتور (سمت کم فشار). در ادامه مطلب را بخوانید و در مورد آنها بیشتر بدانید.

انواع اکسپنشن ولو :

1. شیرهای انبساط حرارتی یا Thermo Expansion Valves :

اکسپنشن ولو حرارتی یا شیر انبساط ترموستاتیکی وسیله ای است که میزان مبرد آزاد شده در اواپراتور را کنترل می کند و در نظر گرفته شده تا گرمای فوق العاده بخار خروجی از اواپراتور را تنظیم کند. اگرچه اغلب به عنوان یک شیر “ترموستاتیک” توصیف می شود، ولی ترمو اکسپنشن ولو دما را تنطیم نمی کند. دمای اواپراتور با فشار تبخیر تغییر می کند.

اکسپنشن ولو ترموستاتیکی به دلیل سادگی و در دسترس بودن و حساسیت و دقت نسبتاً خوب در تنظیم، محبوبیت بالایی دارند. تنوع در سایز شیر انبساط های حرارتی و نوع گاز مبرد باعث میشود که گستره وسیعی از دما و ظرفیت را پوشش دهند.

شیر انبساط آلکو EXPANSION VALVE ALCO مدل TCLE 7-1/2 HW 100 در این دسته از شیر ابساط‌ها قرار میگیرد. جهت مشاهده سایر اکسپنشن ولوهای حرارتی ما اینجا کلیک کنید یا با کارشناسان فروش ما تماس حاصل فرمایید.

ترمو اکسپنشن ولو ها از سه بخش کلی تشکیل میشوند:

1. بدنه یا پایه ( ذر جداول تحت عنوان body یا flange معرفی میشوند)

2. پاور / Power

3. سوزن یا ارفیس/ Orifice

تولیدکنندگان مطرح اکسپنشن ولو های حرارتی در دنیا مانند شرکت آلکو کنترل و دانفوس برای هر یک از این بخش ها کدهایی را ارائه میدهند که در جداول راهمای آنها قابل دسترسی میباشد.

2. شیرهای انبساط  دستی :

3. لوله های مویرگی:

4. شیرانبساط اتوماتیک:

5. شیرهای انبساط الکترونیکی:

6. شیرهای شناور:

محل نصب شیر انبساط آلکو EXPANSION VALVE ALCO

شیر انبساط Alco باید در خط مایع، جلوتر از اواپراتور، در حالی که دنباله آن تا حد امکان نزدیک به اواپراتور به خط مکش بسته شود، انجام شود. دنباله نباید در پایین خط مکش قرار گیرد زیرا این احتمال وجود دارد که روغن در کف لوله باعث ایجاد سیگنال های نادرست شود.

نحوه انتخاب شیر انبساط آلکو EXPANSION VALVE ALCO

در هنگام انتحاب اکسپنشن ولو به نکات زیر باید دقت کرد:

نوع گاز مبرد

ظرفیت اواپراتور

فشار اواپراتور

فشار کندانسور

خنک کننده فرعی

افت فشار در سراسر شیر

راهنمای انتخاب شیر انبساط آلکو EXPANSION VALVE ALCO:’

گام اول, آشنایی با کد خوانی شیر انبساط های آلکو می باشد. همان طور که اشاره شد یک شیر انبساط از سه بخش پایه یا بدنه,پاور و سوزن تشکیل میشود که میتوانند هر کدام کدهای جداگانه داشته باشند یا در قالب یک شیر انبساط کامل ارائه گردند. در ادامه به توضیح کد های یک شیر کامل از آلکو از سری TCLE را توضیح میدهیم

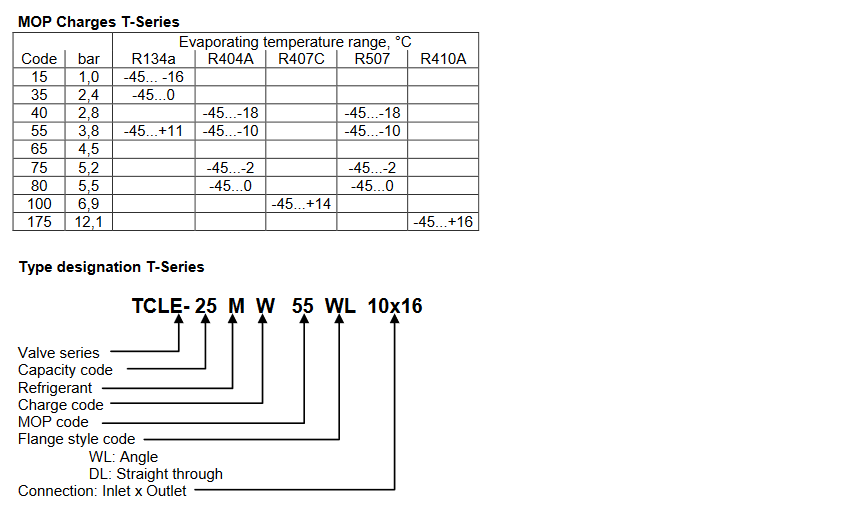

نحوه کد خوانی شیر انبساط آلکو EXPANSION VALVE ALCO :

کدهای شیر انبساط آلکو ابتدا با کد سری آن شروع میشوند, به عنوان مثال TCLE. سپس در ادامه عددی میاید که ظرفیت تناژ آن را بیان میکند.سپس با یکی از حروف زیر بیان میشود که هر کدام نشانگر نوع گاز مبرد مناسب برای شیر می‌باشد:

MW : گاز فریونی نوع R134a

HW:گاز فریونی نوع R22

SW:گاز فریونی نوع R404a و R507

NW:گاز فریونی نوع R407C

سپس یک عدد 2 یا 3 رقمی درج میشود که کد ماکسیمم فشار کاری می باشد که با توجه به آن در جداول راهنما میتوانید دمای اواپراتور را با توجه به نوع گاز مبرد خود تعیین کنید.

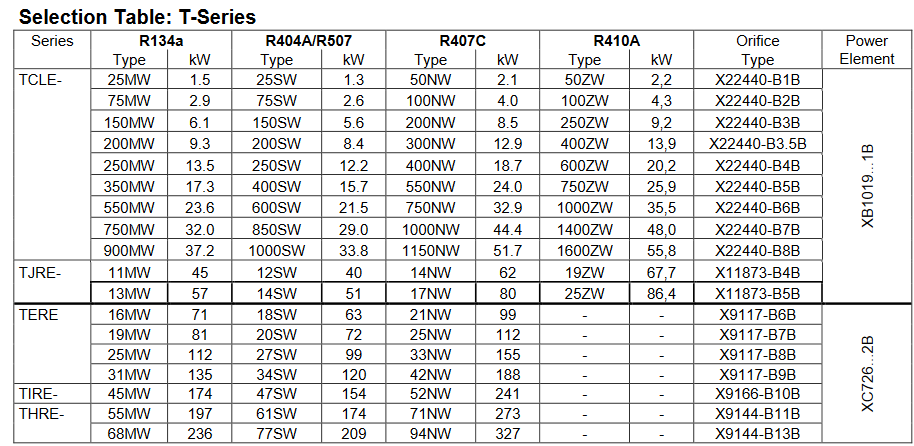

در ادامه برخی از جداول راهنمای مهم در انتخاب اکسپنشن ولو آلکو سری TCLE را مشاهده میفرمایید. جهت کسب اطلاعات بیشتر میتوانید کاتالوگ کامل را در انتهای صفحه دانلود کنید و یا جهت آگاهی از قیمت اکسپنشن ولو آلکو و دریافت مشاوره با کارشناسان مجرب ما تماس حاصل فرمایید.

درباره شرکت آلکو کنترل Alco Controls

شرکت Emerson Climate Technologies Flow Controls  در سال 1925 با عنوان Alco Valve در ماساچوست ایالات متحده  تاسیس شد.این کمپانی همچنان در تولید ابزار کنترل جریان مبرد با طراحی های نوآورانه مانند شیرهای انبساط و نشانگر های رطوبت و فیلتر های خشک کن پیشگام است.همچنین این شرکت صنعتی رویکرد موفقی در بازار جهانی داشته و دارد و باعث شده که Alco Controls به عنوان یک تولید کننده ی جهانی به مدت 75 سال اولین انتخاب حرفه ای در صنعت تبرید و تهویه مطبوع باشد.

شیرهای انبساطشرکت آآلکو تحت لیبل ALCO Thermo  از با کیفیت ترین اکسپنشن ولو های حال حاضر دنیا می‌باشد که پاسخگوی هرگونه نیاز شما است.

فروشگاه اینترنتی سنجش صنعت نماینده شرکت آلکو در ایران آمادگی تامین کالای مدنظر شما با ضمانت اصالت را دارا میباشد.جهت دریافت مشاوره رایگان و خرید شیر انبساط آلکو EXPANSION VALVE ALCO مدل TCLE 7-1/2 HW 100 با مهندسین و کارشاناسان مجرب ما تماس حاصل فرمایید.
