الکترو پمپ عمودی طبقاتی استیل MXVC 304
کوپل شده با موتور
ساخت: کشور ایتالیا
الکترو پمپ عمودی طبقاتی استیل MXVC 304
ساختار :
پمپ های چند طبقه عمودی
قطر دهانه مکش و تخلیه یکسان بوده و روی یک محور قرار دارند (روی خطی)
یاتاقان ها توسط سیال مورد پمپاژ روانکاری خواهد شد.
کوپلینگ پمپ به یاتاقان و حفاظ مناسب مجهز است و با تمامی موتور های استاندارد با ساختارV1 کوپل می شود.
موارد کاربرد :
سیستم های تامین آب
پمپاژ مایعات تمیز غیر قابل اشتعال, بدون ذران جامد یا ساینده و غیر خورنده در مقابل فولاد ضد زنگ (در صورت درخواست ,سیل آب بندی ویژه ارائه خواهد شد).
این پمپ های جهت مصارف شهری و صنعتی , سیستم های افزایش فشار, سیستم اطفاء حریق, دستگاه های شوینده با فشار بالا, آبیاری, استفاده های کشاورزی و تاسیسات تفریحی مثل پارک های آبی بسیار پر مصرف می باشند.
شرایط کارکرد
درجه حرارت سیال از 15- تا 110+ درجه سانتیگراد
درجه حرارت محیط کارکرد تا 40 درجه سانتیگراد
حداکثر فشار مجاز در پوسته پمپ 25 bar
موتور
نوع استاندارد: نوع ساختار (IEC 34-7) IM V1, کلاس عایقی (F (IEC 85 و درجه حفاظت IEC 529) IP 55) می باشد.
سه فاز با ولتاژ های زیر:
موتور تا 3 کیلو وات 200/400 ولت
موتور تا 4 کیلو وات 400/690 ولت

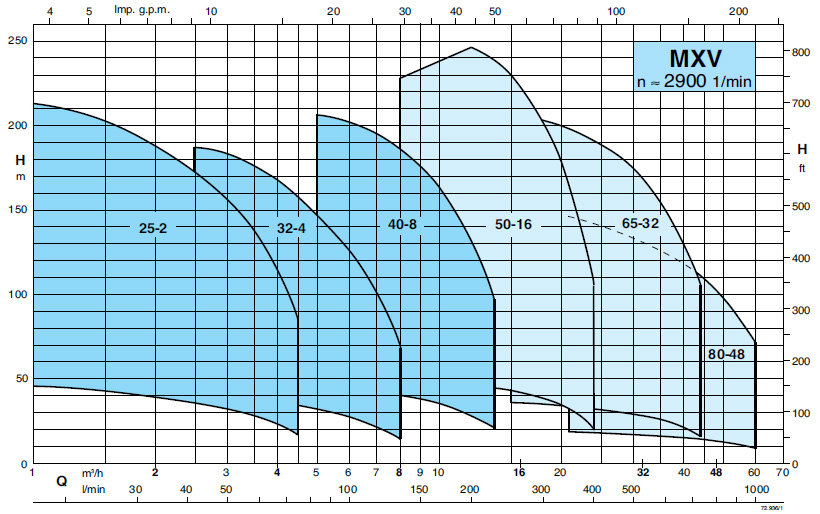

دور موتور 50 هرتز: MXV=2900
MXV4=1450
MXV 50-16, 65-32, 80-48
جنس (قسمت های درگیر با سیال
قطعات داخلی که با سیال در ارتباط هستند از جنس فولاد کروم و نیکل می باشد. پوسته پمپ و در پوش فوقانی از جنس چدن ریخته گری
می باشد .(در صورت درخواست می توان از جنس استنلس استیل ارائه نمود.)
| شماره قطعات | اجزا | جنس | |
| A (استاندارد) | N | ||
| 14.00
34.02 |
پوسته پمپ | چدن ریخت گری 250 ISO 185 | فولاد کروم – نیکل
1.4301 EN 10088 (AISI 304) |
| پوسته بالایی | |||
| 14.02
25.02 28.00 64.15 |
پوسته خارجی
پوسته طبقه پروانه بوش جدا کننده |
فولاد کروم – نیکل
1.4301 EN 10088 (AISI 304) |
|
| 64.00 | شفت پمپ
درپوش |
فولاد کروم – نیکل
1.4301 EN 10088 (AISI 304) |
|
| 64.10
25.03 |
غلاف یاتاقان
یاتاقان در پوسته طبقه |
ضد خوردگی اسید
اکسید آلومینیوم سرامیک |
|
| 36.00 | سیل مکانیکی
ISO 3069-KU |
Hard metal/کربن/EPDM | |
| 14.54 | رینگ | PTFE | |
| اورینگ | NBR | ||
MXV 25-2, 32-4, 40-8
جنس (قسمت های درگیر با سیال)
تمام قسمت هایی که با سیال در ارتباط هستند از جمله محفظه های فوقانی و تحتانی از فولاد کروم نیکل می باشد..
| شماره قطعات | اجزا | جنس |
| 13.60
14.02 16.00 20.00 25.00 28.00 34.01 34.02 64.15 |
فلنچ
پوسته خارجی پوسته مکش پوسته تخلیه پوسته طبقه پروانه پوشش پائینی پوشش بالایی بوش واسطه |
فولاد کروم نیکل
1.4301 EN 10088 (AISI 304) |
| 64.00 | شفت پمپ
درپوش |
فولاد کروم نیکل
1.4301 EN 10088 (AISI 304) |
| 64.10
25.03 |
غلاف یاتاقان
یاتاقان در پوسته طبقه |
مقاوم در برابر خوردگی, کرباید سمانته شده, گل سرامیک |
| 36.00 | سیل مکانیکی
ISO 3069-KU |
Hard metal/کربن/EPDM |
| 14.54 | رینگ فرسایشی | PTFE |
| اورینگ | NBR –FTM (Viton) در صورت درخواست |
| درجه حفاظت | |
|---|---|
| مدل و توان MXV | |
| مدل و توان MXVC | , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , |
| ماکزیمم فشار کاری | |
| حداکثر دمای سیال | |
| حداکثر دمای محیط |
