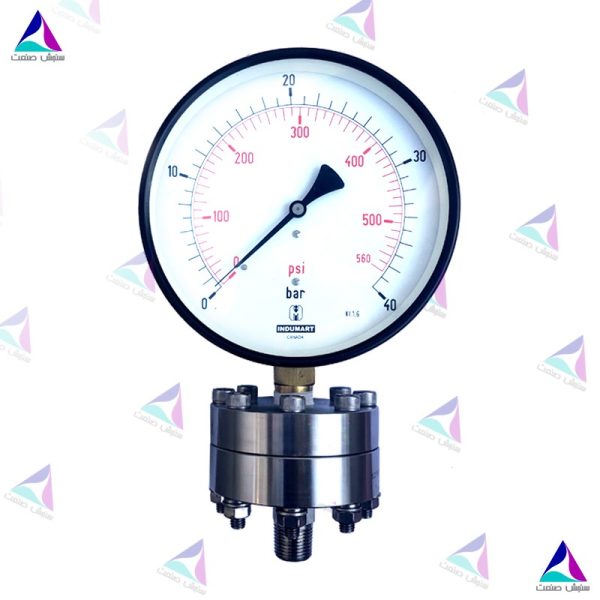

گیج دیافراگمی 40 بار ایندومارت

گیج دیافراگمی 40 بار ایندومارت Indumart

گیج دیافارگمی ایندومارت چیست؟

دیافراگم چه در بدن و چه در قطعات صنعتی مانند یک پرده است که به آن فشاری وارد می شود. در صنعت برای جلوگیری از تماس مستقیم سیال با قطعات از دیافراگم استفاده می شود.در مانومترها سیال با برخورد به دیافراگم فشار را به آن وارد کرده و دیافراگم مانند یک پرده این فشار را به طور غیر مستقیم به دستگاه منتقل می‌کند. گیج فشار دیافراگمی ایندومارت کانادا نیز به همین صورت است. موارد استفاده فشار سنج دیاراگمی ایندومارت شامل 1- سیالات خورنده 2- حرارت بالا 3- غلظت بالا 4- مصارف خوراکی و بهداشتی می باشد.

انواع گیج فشار دیافراگمی :

دیافارگم گیج فشار بسته به نوع ساخت آن به دو دسته کلی تقسیم میشوند

1 دیافراگم های یک پارچه یا Integral : که به صورت یکپارچه ساخته میشوند و درزی در این نوع دیافراگم وجود ندارد.

2.دیافراگم های فلنچی : بدنه دیافراگم به صورت دو تکه ساخته میشود که توسط پیچ به هم متصل گردیده اند. گیج دیافارگمی ایندومارت در این دست از فشارسنج ها قرار دارد.

همچنین گیج های دیافراگمی بر اساس نحوه اتصال و نوع آن به 4 دسته زیر تقسیم میشوند:

1.کیج دیافراکمی Inline یا خطی

دیافراگم این نوع از گیج ها به صورت خطی در مسیر قرار میگیرند و به جریان سیال اجازه گذر از مسیر را میدهند. نحوه قرارگیری این دیافراگم ها به گونه ای است که از گرفتگی جریان در طول زمان جلوگیری می کند.

2. گیج دیافراگمی رزوه ای

دیافراگم رزوه ای برای نصب مستقیم بر روی اتصال رزوه ای طراحی شده اند. این نوع از گیج های دیافراگمی میتوانند برای فشار های پایین بسیار کوچک طراحی شوند و مناسب برای محیط های صنعتی با فضای کار محدود باشند. فشارسنج دیافراگمی انیدومارت با وجود بدنه فلنچی اتصال آن روزه ای با سایز ½ اینچ بوده و در این دسته قرار میگیرد.

3. گیج با دیافراگم فلنج دار

مانومتر با دیافراگم فلنج دار برای نصب مستقیم روی فلنج فرایند طراحی شده است. این نوع از دیافراگم ها که در تمام استانداردهای بین المللی فلنج، ASME EN، BS، API، ISO یا JIS موجود است و از مواد مختلفی ساخته شده اند، برای نصب بر روی گیج ها ساخته می شوند.

4. گیج دیافراگمی بهداشتی

گیج های دیافراگمی بهداشتی مخصوص صنایع غذایی و دارویی است که باید از تشکیل باکتری جلوگیری شود. گیج های هموزنیزه نیز دز این دسته از فشارسنجهای دیافراگمی قرار دارند. دیافارگم گیج های هموژن با استفاده از کوپلینگ های رزوه ای یا گیره ای سریع به راحتی تمیز می شوند. این دیافراگم ها مطابق با FDA برای جلوگیزی از هرگونه رشد باکتری ساخته میشوند .

برای دیدن گیج هموژن نوافیما ایتالیا اینجا و برای گیج هموژن ST اینجا کلیک کنید.

دلایل انتخاب گیج دیافراگمی ایندومارت

گیج دیافراگمی مانعی بین فرآیند و مکانیسم های داخلی یک گیج فشار ایجاد می کند. فشار فرآیند به دیافراگم فشار می آورد که به نوبه خود سیال هیدرولیک را در داخل یک گیج جابجا می کند تا اطلاعات را به دستگاه منتقل کند. این غشای محافظ هم به اندازه کافی قدرت دارد که بتواند در برابر رسانه های خشن مقاومت کند و هم به اندازه کافی نازک و انعطاف پذیر است که اجازه می دهد فشار به دستگاه منتقل شود. گیج هرگز با خود فرآیند تماس پیدا نمی کند، و یکی از ویژگی های قابل توجه گیج دیافراگمی این است که مایعات خاصی مکانیسم های حساس گیج دیافراگمی را مسدود یا خورده می کنند.

برخی از سیال ها، مانند سیال هایی که در داروسازی و صنایع غذایی و نوشیدنی استفاده می شوند، نمی توانند خطر آلودگی داشته باشند. گیج دیافراگمی اطمینان حاصل می کند که فرآیندهای بهداشتی هرگز به داخل گیج فشار نمی رسد. همچنین، با نداشتن اتصالات رزوه ای، گیج های دیافراگمی هموار می توانند به کاهش انتشار گازهای گلخانه ای کمک کنند.

برخی از سیال های نیز به دلیل خاصیت اسیدی یا خورندگی خود نیمتواندد مستقیما مورد استفاده قرار بگیرند. گاهی نیز ویسکوزیته سیال بالاست مانند دوغاب و صنایع سیمان سازی و این موضوع سبب میشود که سیال در فشار سنج گیر کند و عملکرد آن را مختل کند. به همین دلیل با نصب یک دیافراگم از تماس مستقیم گیج با سیال ویسکوز جلوگیری میشود.

از طرفی اگر سیال دارای درجه حرارت بالایی باشد که موجب اسیب رساندن به فطعات گیج شود, در این صورت نیز گیج را بوسیله یک کولینگ (پایه ای لوله مانند با ارتفاع بلند) به دیافراگم متصل میگردد تا به طور مستقیم با دما سنج متصل نگردد.

گیج دیافراگمی چگونه کار می کند؟

گیج دیافراگمی، همچنین به عنوان گیج شیمیایی یا گیج از راه دور شناخته می شود و برای اندازه گیری فشار استفاده می شود. گیج دیافراگمی دو وظیفه اصلی دارد:

1.جداسازی ابزار اندازه گیری از محیط فرآیند

2.انتقال فشار به ابزار اندازه گیری

جهت فرآیند گیج توسط یک دیافراگم انعطاف پذیر جدا می شود. فضای داخلی بین این دیافراگم و ابزار اندازه گیری فشار به طور کامل با مایع پرکننده سیستم پر شده است. فشار توسط دیافراگم به سیال و از آنجا به عنصر اندازه گیری یا به ابزار اندازه گیری فشار یا فرستنده منتقل میشود.در بسیاری از موارد، بین گیج دیافراگمی و ابزار اندازه گیری فشار، یک مویرگی به منظور حذف یا به حداقل رساندن اثرات دما از سیال داغ به ابزار اندازه گیری متصل می شود.گیج دیافراگمی به اتصالات یا فلنچ های موجود نصب می شود. معمولاً اتصالات از قطعات T که در یک خط لوله ادغام می‌شوند، یا از سوکت‌های جوشکاری که به خط لوله، راکتور فرآیند یا مخزن جوش داده می‌شوند، تشکیل می‌شوند. این نوع گیج دیافراگمی به دلیل سطح تماس زیاد بین محیط فشار و دیافراگم , اندازه گیری فشار دقیق را به ویژه برای فشارهای بسیار کم (<600 میلی بار) تضمین می کند.

نحوه انتخاب گیج دیافراگمی

سه عامل مهمی که در انتخاب گیج دیافراگمی باید در نظر گرفته شود 1.دما 2.فشار 3.ویسکوزیته سیال است.
با در نظر گرفتن سه مورد فوق ابتدا نوع دیافراگم و سپس سایز مناسب برای دیافارگم را باید تعیین کرد.
